Šiuolaikinėje lengvoje konstrukcijų inžinerijoje daugiasluoksnės plokštės tapo kertine technologija transporto, statybos, logistikos, atsinaujinančios energijos, jūrų ir pramonės įrangos sektoriuose. Šios plokštės pasižymi išskirtiniu mechaniniu efektyvumu, nes sujungia plonus, -stiprus paviršiaus lakštus su lengva pagrindine medžiaga. Nors veido lakštai dažnai sulaukia daug dėmesio dėl matomo vaidmens atliekant tempimo ir gniuždymo apkrovas,šerdies tankisyra vienas įtakingiausių{0}}ir kartais neteisingai suprantamų-parametrų, valdančių bendrą skydelio našumą.
Šerdies tankis tiesiogiai veikiaplokštės standumas, svoris, stiprumas, ilgaamžiškumas ir kaina. Norint pasirinkti tinkamą šerdies tankį, reikia pasirinkti ne lengviausią įmanomą variantą; veikiau tai yra inžinerinis-pardavimas, subalansuojantis mechaninius reikalavimus, aptarnavimo sąlygas, gamybos apribojimus ir eksploatavimo ciklo našumą.
Sumuštinių plokščių mechanikos pagrindai
Pagrindinė daugiasluoksnės plokštės struktūra
Įprastą daugiasluoksnę plokštę sudaro trys pagrindiniai komponentai:
Du ploni, standūs veido lakštai
Lengva pagrindo medžiaga
Lipniosios sukibimo sluoksniai tarp paviršių ir šerdies
Priekiniai lakštai patiria-plokštuminius tempimo ir gniuždymo įtempius, o šerdis pirmiausia atlaiko šlyties apkrovas ir išlaiko atstumą tarp paviršių.
Kodėl šerdis yra svarbiau, nei rodo jo svoris
Nors šerdis dažnai sudaro tik nedidelę visos plokštės masės dalį, ji atlieka neproporcingą vaidmenį nustatant:
Lenkimo standumas
Šlyties standumas
Atsparumas sulenkimui
Poveikio našumas
Šilumos ir garso izoliacija
Šerdies tankis yra pagrindinis parametras, valdantis šias savybes.
Šerdies tankio supratimas
Šerdies tankio apibrėžimas
Šerdies tankis apibrėžiamas kaip šerdies medžiagos tūrio vieneto masė, paprastai išreiškiama:
kg/m³
lb/ft³
Jis atspindi ir medžiagos sudėtį, ir vidinę šerdies struktūrą, pvz., ląstelės dydį, sienelės storį arba putplasčio plėtimosi santykį.
Įprastų šerdies tipų tipiniai tankio diapazonai
Įvairios pagrindinės medžiagos apima platų tankio diapazoną:
Polimero putplasčio šerdys: nuo mažo iki vidutinio tankio
Korių šerdys: labai mažo ar vidutinio tankio
Balsos medienos šerdys: vidutinio tankio
Struktūrinės putplasčio šerdys: vidutinio ir didelio tankio
Kiekvienas tankio diapazonas atitinka skirtingą standumo, stiprumo ir svorio balansą.
Ryšys tarp šerdies tankio ir plokštės svorio
Tiesioginis šerdies tankio indėlis į plokštės masę
Bendras daugiasluoksnės plokštės svoris gali būti išreikštas taip:
Veido lakšto masė
Šerdies masė
Lipni masė
Didėjant šerdies tankiui, šerdies masė didėja tiesiškai didėjant storiui. Tačiau santykinis poveikis bendram plokštės svoriui priklauso nuo šerdies storio ir paviršiaus lakšto pasirinkimo.
Kodėl šerdies tankis dažnai turi mažesnę, nei tikėtasi, svorio baudą
Daugelyje dizainų:
Visoje masėje dominuoja veido paklodės
Nedidelis šerdies tankio padidėjimas gali turėti nedidelį poveikį bendram svoriui
Storoms plokštėms padidinus šerdies tankį, kartais gali sumažėti bendras sistemos svoris, įgalinant plonesnius paviršių lakštus arba sumažinus armatūrą kitur.
Svorio optimizavimas pasirenkant tankį
Optimizuotas dizainas dažnai apima:
Mažesnio-tankio šerdys ne-struktūrinėms plokštėms
Vidutinio{0}}tankio apkrovą{1}}nešančių plokščių šerdys
Lokalizuoti didelio{0}}tankio įdėklai vietoj vienodai didelio tankio
Strateginis tankio pasirinkimas sumažina svorį ir atitinka mechaninius reikalavimus.
Šerdies tankis ir lenkimo standumas
Lenkimo standumo pagrindai
Sumuštinių plokštės lenkimo standumas visų pirma priklauso nuo:
Veido lapo modulis
Atstumas tarp veido lakštų
Šerdies šlyties modulis
Nors šerdies tankis tiesiogiai nepadidina paviršiaus lakšto standumo, jis stipriai veikia šlyties standumą ir veido atskyrimo stabilumą.
Kaip šerdies tankis veikia šlyties modulį
Daugumoje pagrindinių medžiagų:
Didesnis tankis koreliuoja su didesniu šlyties moduliu
Padidėjęs šlyties modulis sumažina šlyties deformaciją veikiant apkrovai
Mažo-tankio šerdys gali sukelti pernelyg didelį šlyties įlinkį ir sumažinti efektyvų plokštės standumą, net jei paviršiai yra stiprūs.
Šlyties deformacija prieš lenkimo deformaciją
Bendras plokštės įlinkis susideda iš:
Lenkimo deformacija (veidų)
Šlyties deformacija (šerdis)
Didėjant šerdies tankiui, šlyties deformacija mažėja, todėl efektyvusis lenkimo standumas yra didesnis, ypač trumpo{0}}tarpatramio plokščių atveju.
PP korio pluoštas su ne{0}}austine medžiaga

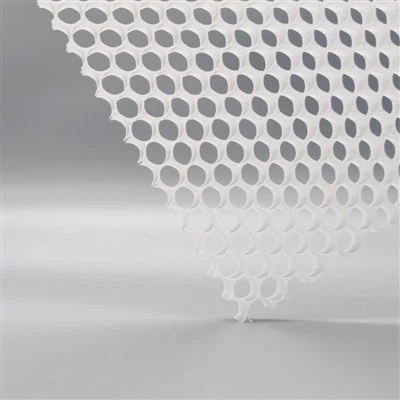

Atidarykite ląstelių PP korio šerdį
Šerdies tankio ir plokštės storio{0}}nuolaidos
Storis ir tankis: du keliai į standumą
Inžinieriai gali padidinti plokštės standumą:
Didinamas šerdies storis
Didinamas šerdies tankis
Kiekvienas metodas turi privalumų ir apribojimų.
Mažas-tankis, storos šerdys
Privalumai:
Puikus standumo{0}}ir-svorio santykis
Gera šilumos izoliacija
Apribojimai:
Mažesnis gniuždymo stiprumas
Padidėjusi vietinio suspaudimo rizika
Didelis{0}}tankis, plonos šerdys
Privalumai:
Didesnis gniuždymo ir šlyties stiprumas
Geresnis atsparumas taškinėms apkrovoms
Apribojimai:
Didesnis svoris
Sumažėjęs izoliacijos efektyvumas
Optimalus dizainas dažnai subalansuoja storį ir tankį, o ne maksimaliai padidina.
Šerdies tankio įtaka apkrovai{0}}laikančiajai galiai
Šerdies šlyties stiprumas
Šlyties stipris paprastai didėja didėjant šerdies tankiui dėl:
Storesnės ląstelių sienelės
Didesnė medžiagos tūrio dalis
Sumažintas tuštumos dydis
Mažo-tankio šerdys gali nutrūkti šlytyje, kol paviršiai pasiekia leistinas įtempių ribas.
Suspaudimo stiprumas ir veido atsparumas raukšlėms
Didesnio{0}}tankio šerdys suteikia:
Geresnis suspaudžiamų veido lakštų palaikymas
Sumažėja veido raukšlių ar sulinkimo rizika
Tai ypač svarbu plokštėse, kurioms taikoma gniuždymo apkrova arba dideli lenkimo momentai.
Taškinė apkrova ir vietinis atsparumas stresui
Šerdies tankis turi didelę įtaką:
Guolio stiprumas po tvirtinimo detalėmis
Atsparumas įrangos montavimo apkrovoms
Vietinis įdubimas
Apkrovos įvedimo vietose dažnai reikia didesnio tankio šerdies arba lokalizuotų įdėklų.
Šerdies tankis ir dinaminis našumas
Vibracija ir modalinis elgesys
Šerdies tankis turi įtakos:
Natūralūs dažniai
Slopinimo charakteristikos
Didesnio-tankio šerdys padidina standumą, bet taip pat gali padidinti masę, sudėtingai paveikdamos atsaką į vibraciją.
Atsparumas nuovargiui
Vidutinio{0}}tankio šerdys dažnai užtikrina geresnį nuovargio veikimą, nes:
Sumažinti ciklinį šlyties įtempimą
Apkrovos paskirstymo gerinimas
Itin mažo{0}}tankio šerdys, pakartotinai apkraunant, gali greičiau pažeisti nuovargį.
Šiluminiai, akustiniai ir aplinkosaugos aspektai
Šilumos izoliacijos našumas
Mažesnio{0}}tankio šerdys paprastai siūlo:
Mažesnis šilumos laidumas
Pagerintas izoliacijos efektyvumas
Didesnio-tankio šerdys gali pakenkti šiluminiam efektyvumui, ypač taikant{1}}temperatūrą.
Akustinis slopinimas
Šerdies tankis turi įtakos garso perdavimo praradimui ir vibracijos slopinimui. Vidutinio-tankio šerdys dažnai užtikrina gerą standumo ir akustinių savybių pusiausvyrą.
Drėgmės sugėrimas ir aplinkos stabilumas
Didesnio{0}}tankio šerdys gali:
Sugerkite mažiau drėgmės tūrio vienetui
Užtikrinkite geresnį matmenų stabilumą
Tačiau aplinkosauginis veiksmingumas labai priklauso nuo pagrindinės medžiagos tipo, o ne vien nuo tankio.
Gamybos ir apdorojimo pasekmės
Klijų sunaudojimas ir{0}}šlapimas
Šerdies tankis turi įtakos:
Klijų įsiskverbimas
Sukibimo{0}}linijos storio valdymas
Labai mažo-tankio arba atviros{1}}ląstelių šerdys gali sugerti per daug klijų, todėl padidėja svoris ir kaina.
Laminavimo slėgio jautrumas
Mažo{0}}tankio šerdys yra jautresnės:
Smulkinimas esant laminavimo slėgiui
Storio kitimas
Didesnio{0}}tankio šerdys užtikrina didesnį matmenų stabilumą gamybos metu.
Valdymas ir atsparumas pažeidimams
Didesnio-tankio šerdys paprastai yra atsparesnės pažeidimams, o mažo-tankio šerdys reikalauja kruopštaus proceso valdymo.
Šerdies tankio pasirinkimo sąnaudos
Medžiagos kaina ir sistemos kaina
Didesnio{0}}tankio šerdys dažnai turi didesnes medžiagų sąnaudas, tačiau gali sumažinti:
Veido lakšto storis
Sustiprinimo reikalavimai
Priežiūros išlaidos
Gyvenimo ciklo sąnaudų perspektyva
Optimizuojant šerdies tankį galima sumažinti:
Struktūriniai gedimai
Remonto dažnumas
Prastova
Bendra gyvavimo ciklo kaina dažnai yra reikšmingesnė metrika nei vien medžiagų sąnaudos.
Taikymas-specifinio tankio optimizavimas
Transporto ir transporto priemonių skydai
Pagrindiniai prioritetai:
Svorio mažinimas
Standumas dideliems tarpatramiams
Atsparumas smūgiams
Norint išlaikyti pusiausvyrą, dažnai pirmenybė teikiama vidutinio-tankio šerdims.
Statybinės ir statybinės plokštės
Pagrindiniai prioritetai:
Šilumos izoliacija
Matmenų stabilumas
Ilgalaikis{0}}patvarumas
Paprastai naudojamos mažesnio-tankio ir pakankamo storio šerdys.
Pramoninė įranga ir grindų plokštės
Pagrindiniai prioritetai:
Atsparumas taškinei apkrovai
Nuovargio našumas
Saugumo ribos
Dažnai reikalingi didesnio-tankio branduoliai arba hibridinės konstrukcijos.
Dažnos klaidingos nuomonės apie šerdies tankį
„Mažesnis tankis visada geresnis“
Nors mažas tankis sumažina svorį, jis gali pakenkti standumui, stiprumui ir ilgaamžiškumui.
„Didesnis tankis visada reiškia stipresnes plokštes“
Peržengus tam tikrą tašką, didėjantis tankis sumažina grąžą ir gali padidinti svorį be proporcingo standumo padidėjimo.
Projektavimo geriausia šerdies tankio pasirinkimo praktika
Geriausia praktika apima:
Realių apkrovos atvejų apibrėžimas
Atsižvelgiant į šlyties deformaciją standumo skaičiavimuose
Taškinės apkrovos reikalavimų įvertinimas
Šilumos ir mechaninių poreikių subalansavimas
Patvirtinimas atliekant bandymus
Tankio efektų testavimas ir patvirtinimas
Mechaninis bandymas
Atitinkami testai apima:
Lenkimo standumo testai
Šlyties stiprumo bandymai
Suspaudimo testai
Prototipo įvertinimas
Norint patvirtinti teorines prognozes ir užtikrinti patikimą veikimą, būtina atlikti fizinį testavimą.
Šerdies tankis kaip strateginio dizaino svirtis
Šerdies tankis yra daug daugiau nei paprastos medžiagos specifikacijos,{0}}tai strateginis dizaino svertas, tiesiogiai įtakojantis plokštės standumą, svorį, ilgaamžiškumą, pagaminamumą ir kainą. Suprasdami, kaip tankis turi įtakos šlyties standumui, lenkimo našumui, apkrovos-laikančiajai galiai ir aplinkos elgsenai, inžinieriai gali priimti pagrįstus sprendimus, kurie optimizuoja bendrą sistemos veikimą.
Sėkmingiausi sumuštinių plokščių dizainai nepasikliauja kraštutinumais. Vietoj to, jie pasiekia pusiausvyrą-pasirinkdami mechaninius reikalavimus atitinkantį šerdies tankį ir sumažindami nereikalingą svorį ir išlaidas. Atlikus kruopščią analizę, testavimą ir konkrečių taikomųjų programų-optimizavimą, šerdies tankis tampa galingu įrankiu, leidžiančiu pateikti didelio našumo sudėtines plokštes įvairiose pramonės šakose.
